相关型号
MX 5M_MX5M
作者：THK导轨 发布时间：2017-07-20

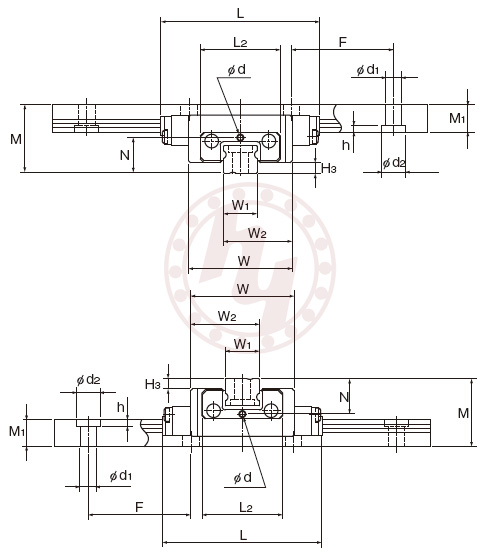

| 外形尺寸 | M | 10 | mm |
| W | 15.2 | mm | |
| L | 23.3 | mm | |
| 滑块尺寸 | L2 | 11.8 | mm |
| N | 5.2 | mm | |
| d | 0.8 | mm | |
| H3 | H3 | 1.5 | mm |
| 导轨尺寸 | W1 | 5 | mm |
| W2 | 10.1 | mm | |
| M1 | 4 | mm | |
| F | 15 | mm | |
| d1xd2xh | 2.4x3.5x1 | mm | |
| Max | 200 | mm | |
| 基本额定载荷 | C | 0.59 | kN |
| C0 | 1.1 | kN | |
| 静态容许力矩 | M0 | 2.57 | N*m |
| Mb | 2.57 | N*m | |
| 重量 | 滑块 | 0.01 | kg |
| 导轨 | 0.14 | kg/m | |
 | |||
